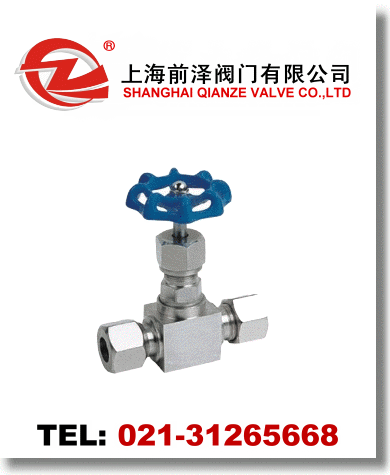

J91W卡套針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
J91W卡套針型閥產品特性
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：卡套式
3. 結構特征：錐面密封，活動閥瓣
4. 閥門檢驗及試驗：GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-40℃～+350℃
7. 適用介質：水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
J91W卡套針型閥主要零件材料
|
序號
NO. |
零件名稱
Part name |
材質
Material |
|
1 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE RTFE |
|
5 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
J91W卡套針型閥主要連接尺寸
|
ITEM NO. |
D0 |
L |
H |
D1 |
|
J91W/H-1 |
ø8 |
38 |
92 |
ø70 |
|
J91W/H-2 |
ø10 |
38 |
92 |
ø70 |
|
J91W/H-3 |
ø12 |
39 |
92 |
ø70 |
|
J91W/H-4 |
ø14 |
40 |
94 |
ø70 |
|
J91W/H-5 |
ø18 |
42 |
100 |
ø80 |
|
