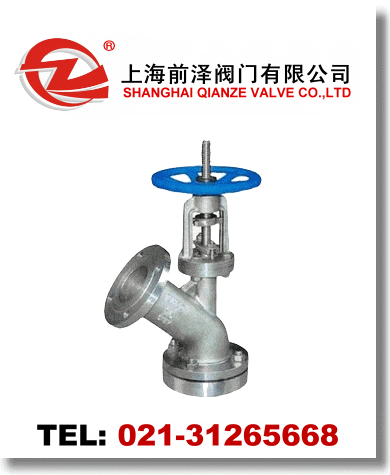

不銹鋼放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部,因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并對密封圈進行特殊處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時采取短行程閥瓣的設計。
不銹鋼放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的最低用溫度為-29℃,最高溫度為425℃。) 2、使用介質如顆粒、油品、紙漿、二氧化碳、氣(不銹鋼材質的最低使用溫度為-100℃,最高使用溫度為232℃。) 3、嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度>150℃濃度>30%)。 (二)、不銹鋼的一般工作溫度:≤150℃ (三)、壓力范圍:0.6~2.5MPa (四)、通徑范圍:25~250mm
不銹鋼放料閥主要零件材質:
零件名稱 |
ZG1Cr18 Ni9Ti系列 |
ZG00Cr18 Ni10系列 |
ZG1Cr18 Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
閥體/閥蓋 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
閥桿 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
閥瓣 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
不銹鋼放料閥連接尺寸:
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
25 |
115 |
80 |
115 |
85 |
|
|
32 |
135 |
100 |
135 |
100 |
|
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
50 |
165 |
125 |
160 |
125 |
85 |
70 |
65 |
180 |
145 |
180 |
145 |
130 |
85 |
80 |
195 |
160 |
195 |
160 |
135 |
95 |
100 |
215 |
180 |
215 |
180 |
160 |
130 |
125 |
245 |
210 |
245 |
210 |
160 |
140 |
150 |
280 |
240 |
280 |
240 |
185 |
165 |
200 |
335 |
295 |
335 |
295 |
/ |
/ | |
