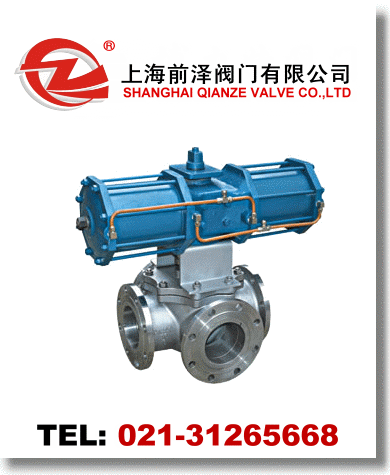

氣動四通球閥適用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。

1、廣泛應用于全球范圍內的化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及各類工程配套管路.
2、采用不銹鋼304 304L 316 316L   材料制成!
3、主要規格：1/2"-12"   DN15-DN300   壓力1.0--4.0,
4、主要特點性能：耐溫差變化大；常壓1.6MPA；耐強腐蝕；
5、連接方式：法蘭。
6、驅動方式：手動、電動、氣動。

二、氣動四通球閥主要零件材料及性能

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨 編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

三、氣動四通球閥主要連接尺寸及重量 PN1.6MPa

公稱通經DN		150	200×150	200	250×200	250	300×250	300	350×300	350
球孔d1		150	150	200	200	250	250	300	300	350
L		570	570	670	670	760	760	850	850	980
H		219	219	273	273	360	360	395	395	430
手動	H1	330	330	398	398	495	495	580	580	625
	E	-	-	116	116	116	116	171	171	171
	F	-	-	350	350	350	350	400	400	420
	W	1050	1050	600	600	600	600	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770
	L1	235	235	235	235	235	235	259	259	400
氣動	H3	666	666	736	736	926	926	1059	1059	1127
	L2	776	776	736	736	776	776	1060	1060	1060

四、氣動四通球閥主要連接尺寸及重量 PN1.6MPa

400×350	400	450×400	450	500×450	500	600×500	600
350	400	400	450	450	500	500	600
980	1080	1080	1220	1220	1360	1360	1750
430	470	470	550	550	580	580	700
625	670	670	698	698	840	840	1050
171	257	257	257	257	257	257	150
420	400	400	420	420	400	400	410
800	800	800	800	800	800	800	800
770	830	830	-	-	940	940	1020
400	400	400	-	-	410	410	410
1127	1393	1393	1468	1468	1538	1538	1370
1060	1360	1360	1360	1360	1360	1360	2840
